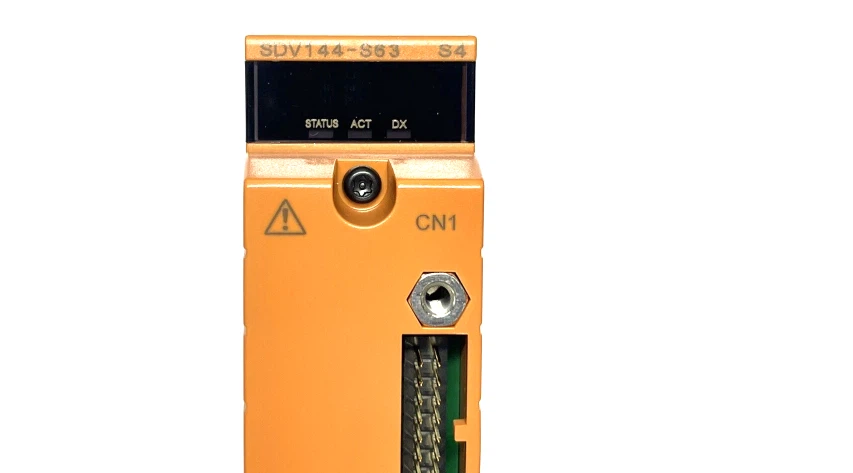

Modúl Ionchur Digiteach Yokogawa SDV144-S63
Forbhreathnú
Yokogawa SDV144-Is modúl ionchuir digiteach é S63 do Chóras Uirlte Sábháilteachta Yokogawa ProSafe (SIS). Is féidir an modúl a shuiteáil in Aonad Nód Sábháilteachta nó in Aonad Rialaithe Sábháilteachta agus úsáidtear é chun lasc allamuigh/comharthaí teagmhála a fháil. Rangaítear an modúl mar mhodúl ionchuir chriticiúil-sábháilteachta. Léiríonn an cód iarmhír "S" an cineál caighdeánach, léiríonn "6" láithreacht adapter comhéadan líne comhartha gan cumas pléascadh-cruthúnas, agus léiríonn "3" go bhfuiltear ag comhlíonadh caighdeán ISA G3.
🚀 Fuction & gnéithe
- Seasamh rátáil voltais: Nuair a bhíonn an SDV144-S63 ceangailte leis an gclár teirminéil SED4D ag baint úsáide as cábla comhartha tiomnaithe, is é 500 V AC (*5) an voltas withstand. Má úsáidtear cábla cónascaire MIL, braitheann an voltas withstand ar shonraíochtaí an chábla.
- Diagnóisic sreangaithe allamuigh: Nuair a úsáidtear é leis an SCB100 (brath ciorcaid oscailte, comhartha dúnta de ghnáth) agus leis an SCB110 (brath gearrchiorcaid, comhartha oscailte de ghnáth), cuireann an SDV144-S63 ar chumas cainéal-leibhéal oscailte-chiorcad agus gearr-fabht a bhrath. Chun coinníollacha ciorcaid oscailte agus gearrchiorcaid araon a bhrath go comhuaineach, éilíonn an chumraíocht teaglaim de "SCB100 ceangailte go comhthreomhar + SCB110 nasctha i sraith."
- Srianta cainéil: D’fhéadfadh líon na gcainéal atá ar fáil agus an soláthar cumhachta a bheith teoranta do mhúnlaí SDV144-SC (*3).
Sonraíochtaí
|
Catagóir |
Sonraíocht |
|
Múnla |
SDV144-S63 |
|
Líon Ionchuir |
16-chainéil, aonrú modúil (*3) |
|
Comhartha Ionchuir |
Níl {0}teagmhálaí voltais ann |
|
Ionchur Reatha |
6 mA ±20% (24 V DC ag ionchur 0 Ω) |
|
Rátáil Teagmháil |
24 V DC +20%/- 10% (*4), Níos mó ná nó cothrom le 10 mA |
|
Soláthar Cumhachta Seachtrach |
24 V DC +20 %/- 10% (3)(4) |
|
uas. Voltas Ionchur Incheadaithe |
30.0 V DC (ar an toirt) |
|
Am Freagartha Ionchuir |
Níos lú ná nó cothrom le 40 ms |
|
Seasann Voltas (1)(2)(*5) |
2 kV AC (1 nóiméad) idir na comharthaí ionchuir agus an córas |
|
Tomhaltas Reatha |
290 mA ar a mhéad (5 V DC) |
|
Meáchan |
≈0.36 kg (clamp brú / cábla MIL) |
|
Ceangal Seachtrach |
Críochfort clamp brú |
Ceisteanna & Freagraí
💡 CCanna
C: Cad é an branda?
A: Yokogawa
C: Cé na réimsí tionsclaíocha a úsáidtear an SDV144-S63?
A: Ciorcaid chomhghlasála sábháilteachta: Cnaipí brú stad éigeandála, lasca dorais sábhála, teagmhálaithe aláraim ardleibhéil/íseal-ard/íseal-.
Córais braite dóiteáin agus gáis: Aschuir aláraim ó bhrathadóirí lasair agus brathadóirí gáis.
Monatóireacht ar stádas trealaimh: Stádas rith caidéil agus lasca teorann comhla.
Q: Cad a sheasann an iarmhír "S63"? An bhfuil samhlacha eile ann?
A: Léiríonn an iarmhír cód sonraíochta ar leith. Tá fo-samhlacha iolracha sa tsraith SDV144, mar S1, S2, S3, agus mar sin de.
Q: Cad é voltas withstand an mhodúil SDV144-S63?
A: Níl an voltas withstand seasta agus braitheann sé ar an rátáil voltas tánaisteach go talamh an tsoláthair chumhachta allamuigh agus na cáblaí nasctha:
- Má tá an rátáil voltais thánaisteach taobh go talamh den soláthar cumhachta réimse níos ísle ná luach ainmniúil an mhodúil, beidh feidhm ag rátáil voltais an tsoláthair chumhachta.
- Agus an cábla comhartha tiomnaithe (AKB331) á úsáid, is é 500 V AC an voltas seasamh idir na línte comhartha ionchuir agus an córas.
- Agus cáblaí cónascaire MIL á n-úsáid, braitheann an voltas withstand go hiomlán ar shonraíochtaí leictreacha an chábla roghnaithe agus ní mór é a fhíorú ar leithligh.
C: Cad é an modh íocaíochta?
A: T/T
C: Cén fáth a roghnú linn?
A: Is muid an soláthraí do pháirteanna spártha uathoibrithe tionsclaíocha, rinneamar sainfheidhmiú ar mhodúil chórais PLC DCS agus TSl agus páirteanna breise ar feadh 10 mbliana, Le ár saineolas gairmiúil agus taithí fhairsing, táimid feistithe go maith chun do riachtanais a chomhlíonadh.
